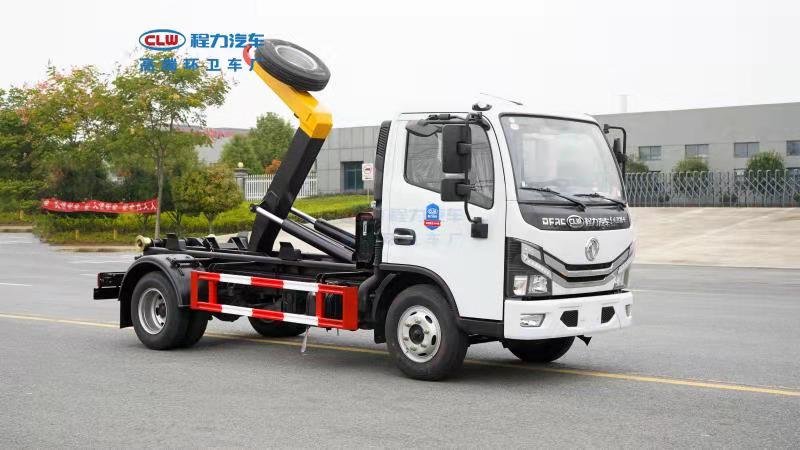

車廂可卸式垃圾車功能介紹

程力專用汽車車廂可卸式垃圾車又稱拉臂式垃圾車（以下簡稱垃圾車）是用于城鎮袋裝、散裝生活垃圾物的收集、運輸、卸料作業的專用車輛。

該車是由汽車底盤、拉臂主油缸、附車架、翻轉架、支撐腿（選裝）、鎖緊架、鎖緊油缸及多路換向閥等組成。翻轉架一端連在附車架上，其另一端設有活動拉臂，中間安裝有鎖緊系統；活動臂油缸一端連在活動臂上，另一端連接在附車架上；鎖緊機構通過鎖緊油缸的動作可以在箱體自卸時將附車架上的箱體與翻轉架及拉臂連為一體，在主油缸伸出時形成自卸角，也可以通過鎖緊油缸的收回把翻轉架與附車架鎖緊為一體，利用主油缸的收回或伸出使活動拉臂將地下的垃圾箱拖拉至附車架上或從附車架上放回到地面。

該車可將地下垃圾箱內的垃圾及垃圾箱一同拉至車上運走同時可自卸，降低了工人的勞動強度。該垃圾車的收運方式是目前世界上廣泛采用的垃圾收運方式，可以實現一車多箱，大大降低了配備成本和空間等等；其專用裝置的功能均以汽車發動機為動力，通過液壓機構手動或電控來實現。車輛的箱體采用優質炭鋼板全密封焊接結構，具有強度高、重量輕、不產生二次污染等優點。

一、結構簡圖

二、結構簡述

底盤配置：底盤型號 EQ1045SJ3CDF，國六玉柴140馬力、全柴115馬力、云內126馬力柴油發動機，7.00鋼絲胎，3308軸距 。

上裝配置:

1、附車架

程力箱體可卸式垃圾車附車架采用16號低合金槽鋼、20號方管與8mm、5mm、4mm、16Mn鋼板焊接而成，翻轉架與活動拉臂動作設計合理可靠，實現拉箱、鎖緊、放箱和自卸操作簡單方便。

垃圾箱拉到附車架上時，有側向?qū)驂K定位及鎖緊鉤鎖緊定位，整車行駛中箱體無歪斜現象，安全可靠。

2、垃圾箱體

垃圾箱體采用低合金槽鋼、方管與高強度鋼板等焊接而成，箱體上端設計為斜角并帶有蓋板，便于裝放垃圾及裝滿后的密封，同時箱體為整體密封式結構，防止箱體移動時造成二次污染。

3、鎖緊架機構

鎖緊架機構設置在翻轉架上，通過液壓油缸的動作實現鎖緊功能。當垃圾箱體放置在附車架時，通過鎖緊架的鎖緊，使整車在行駛過程中箱體牢固穩定，同時在自卸過程中使收箱體與活動拉臂及翻轉架連成一體，形成自卸角；當放置或拉起箱體時，鎖緊架的收回動作使得翻轉架與附車架連為一體，便于活動拉臂的放箱或拉箱；該機構的動作使得整車工作準確可靠。

4、液壓系統

該車液壓油缸動作采用手動液壓多路閥控制，液壓多路閥控制油缸動作。操作簡單可靠，便于維修。

液壓系統由油箱及過濾系統、油泵、多路換向閥、單向節流閥、油缸、油管等組成。系統的動力來源于發動機，通過取力器將動力分出，取力器帶動齒輪泵工作。

齒輪泵經吸油濾油器將液壓油箱中的液壓油吸入，多路閥（位于駕駛室外后、車箱前部）供油。多路閥工作時使拉臂油缸、鎖緊油缸產生動作，液壓油缸不工作時，液壓油經過多路閥直接回油箱。

5、配件明細清單

三、維修養護

1、新車在走合階段，行程在1500-2000km和舉箱卸料900次以內裝載量以額定載質量的70%進行，卸料時發動機不得錳轟油門。

2、在油缸工作300次以后，應更換全部工作油。擰開液壓油箱放油螺塞，再從上部加油孔注入新機油，然后啟動發動機，試運行各油缸動作兩次，確認工作可靠即可。

3、高壓油管每兩年定期更換。在使用過程中發現有龜裂、損壞、肩部膨脹等現象時，應及時更換。

4、經常檢查液壓系統漏油情況，并及時維修和更換油封。

5、潤滑采用汽車通用鋰基潤滑脂（GB5671-85），可用油槍從油嘴中打入，直至間隙中擠出為止。

6、每天作業結束后清洗整車及車箱、填壓器內表面。經常檢查液壓油存量，定期給各運動部位加注潤滑油、各導軌表面涂抹潤滑油。

7、定期檢查并調教齒輪油泵工作壓力；檢查濾油器濾芯，清除表面雜質或更換濾芯；定期更換液壓油。

四、注意事項

1、該系列垃圾車嚴禁投入建筑垃圾物，以免損壞機件。

2、液壓系統操作時如發現運動異常，應立即停止工作，分析原因，排除故障。切勿強制施壓作業。

3、無論是嚙和還是脫開取力器，都必須踏下離合器踏板；取力器和多路換向閥處于工作狀態時，垃圾不得進入行駛狀態。

4、液壓系統的調壓裝置為多路換向閥上的調壓螺栓，該螺栓經校壓調定并鎖緊后，使用中不得隨意調動。用戶不允許隨便調整油壓。

6、對于舉箱卸料的車型：

車箱負載時，不允許快速降落，應通過操縱換向閥來控制其緩慢下降。

舉箱卸料時，應選擇平坦堅實的地面停車傾卸，車箱應隨著物料的排出徐徐升起，以免車輛傾翻或車頭抬起。

7、洗車時不得將水沖入液壓油箱內。經常檢查液壓油面高度，液壓油不足時要及時加注，全部油路接頭不得漏油。

8、檢修時應防止碰撞，避免零件損傷、變形及劃痕等。裝配零件時必須注意清洗干凈。
